Hogyan használják az EU szabványos egyeres, nem burkolatos kábeleket a modern elektromos rendszerekben?

A kapcsolószekrényeken, elosztótáblákon, gépeken és épületrendszereken belüli elektromos vezetékekhez gyakran olyan kábelekre van szükség, amelyek hatékonyan vezethetők korlátozott helyen, miközben megőrzik a stabil elektromos szigetelést és vezetőképességet. A kiegészítő külső köpennyel rendelkező kábelektől eltérően az egyerű, burkolat nélküli kábelek kompaktabb felépítésűek, így számos fix huzalozáshoz és belső csatlakozási alkalmazáshoz alkalmasak.

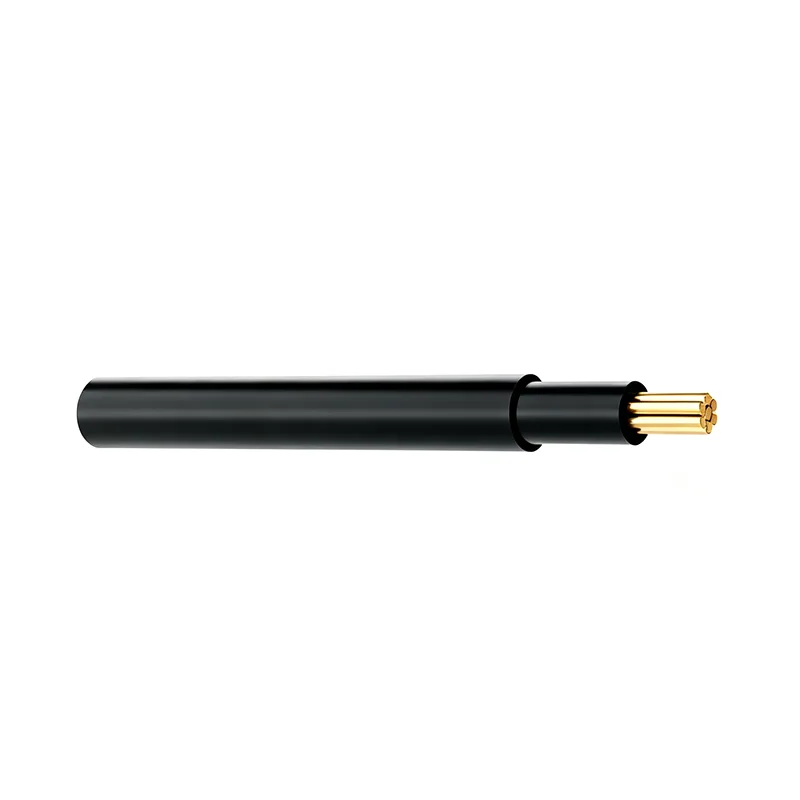

AEU szabványú egyeres, burkolat nélküli kábelekáltal szállítottLINSHENGeurópai szabványoknak megfelelő kisfeszültségű elektromos alkalmazásokhoz tervezték. A termékcsalád oxigénmentes rézvezetőket használ, támogatja a tömör és sodrott vezeték konfigurációkat, valamint PVC-vel vagy egyedi szigetelőanyagokkal is elérhető. A jelenlegi termékleírás 450/750 V névleges feszültségtartományra és 1,5 mm² és 25 mm² közötti vezeték-keresztmetszetekre vonatkozik.

Miért hasznosak az egyeres kábelek a belső huzalozáshoz?

Hatékony útválasztás korlátozott helyeken

Az elektromos szekrények és automatizálási berendezések számos alkatrészt, terminált, kapcsolót, relét és vezérlőeszközt tartalmaznak. A vezetékeknek gyakran szűk csatornákon kell áthaladniuk, és meghatározott útvonalakat kell követniük az alkatrészek között.

Az egymagos felépítés megkönnyíti az egyes vezetékek vezetését és rendszerezését. A telepítők a szekrény elrendezésének megfelelően különböző vezetékeket helyezhetnek el ahelyett, hogy nagyobb többeres kábelt kezelnének, ahol egyedi csatlakozásokra van szükség.

Világosabb elektromos csatlakozások

Az egyes vezetékek külön azonosíthatók és elvezethetők, ami leegyszerűsíti az elosztótáblákon és a kapcsolószekrényeken belüli csatlakozási munkákat. A megfelelő címkézés és a szervezett útválasztás a jövőbeni ellenőrzéseket és karbantartásokat is hatékonyabbá teheti.

Rugalmas konfiguráció

A különböző áramkörök eltérő vezetékméretet igényelhetnek. A több keresztmetszetet lefedő egyeres kábelkínálat lehetővé teszi a rendszertervezők számára, hogy az aktuális követelményeknek, a telepítési feltételeknek és a vonatkozó elektromos előírásoknak megfelelően válasszák ki a vezeték méretét.

Hol használják ezeket a kábeleket általában?

Elektromos vezérlőszekrények

A kapcsolószekrények nagyszámú belső elektromos csatlakozást tartalmaznak. A tápáramkörök, a vezérlőáramkörök, a jel-interfészek és a komponenscsatlakozások eltérő vezetékméretet és útvonal-útvonalat igényelhetnek.

AEU szabványú egyeres, burkolat nélküli kábelekhasználható a szekrény belső huzalozására, ahol az alkalmazandó beépítési mód lehetővé teszi az ilyen típusú kábelt. Rugalmas útválasztási jellemzőik segíthetik a telepítőket abban, hogy szervezett vezetékezési útvonalakat hozzanak létre a korlátozott szekrényterületen belül.

Elosztó táblák

Az elosztók megbízható csatlakozásokat igényelnek a bejövő tápellátás, az áramkörvédő eszközök, a sorkapcsok és a kimenő áramkörök között. Egyeres vezetékek használhatók belső csatlakozásokhoz, ha a kiválasztott kábeltípus és beépítési mód megfelel az elektromos rendszer követelményeinek.

Ipari automatizálási berendezések

Az ipari gépek jellemzően motorokat, érzékelőket, vezérlőelemeket, reléket, PLC-rendszereket, mágneskapcsolókat és egyéb elektromos eszközöket tartalmaznak. A vezetékezésnek alkalmazkodnia kell ezen alkatrészek fizikai elrendezéséhez, ugyanakkor meg kell őriznie a megbízható elektromos csatlakozásokat.

A LINSHENG kábelek alkalmazhatók automatizálási berendezések és gyártógépek belső elektromos csatlakozásaira, ahol a kábel specifikációi megfelelnek az üzemi feltételeknek.

Épületvillamossági rendszerek

Az európai szabványnak megfelelő egyeres kábeleket a megfelelő lakossági és kereskedelmi elektromos berendezésekben is használják, beleértve a világítási áramköröket, az elosztó csatlakozásokat és a rögzített belső vezetékeket.

A tényleges alkalmazást mindig a vonatkozó nemzeti szerelési előírásoknak, a kábel típusának, a vezeték méretének, a névleges feszültségnek, a telepítési környezetnek és a szükséges védelmi módszernek kell meghatározni.

Milyen elektromos paramétereket kell ellenőriznie a vásárlóknak?

A fenti specifikációkat termékspecifikus paraméterekként kell kezelni. Egy adott telepítés esetén a vásárlóknak meg kell erősíteniük az alkalmazandó kábeltípust, a vezeték felépítését, a szigetelőanyagot, a hőmérsékleti besorolást és a szabályozási követelményeket a megrendelés előtt.

Hogyan befolyásolja a vezeték mérete a kábelválasztást?

1,5 mm² kisebb áramkörökhöz

Az 1,5 mm²-es opció maximális vezetékellenállása 12,1 Ω/km, és megfelelő kisebb áramerősségű vezetékezési alkalmazásokhoz jöhet számításba, ahol a telepítési követelmények megengedik ezt a vezetékméretet.

2,5 mm² általános elektromos csatlakozásokhoz

A 2,5 mm²-es változat maximális vezeték-ellenállása 7,41 Ω/km, és általában szélesebb körű elektromos csatlakozási követelmények esetén használják. A ténylegesen megengedhető áramerősség a beépítési módtól, a környezeti hőmérséklettől, a csoportosítástól, a szigeteléstől és a vonatkozó szabványoktól függ.

4 mm² - 10 mm² nagyobb áramigényekhez

A 4 mm², 6 mm² és 10 mm² opciók fokozatosan nagyobb vezeték-keresztmetszetet biztosítanak a nagyobb áramátviteli képességet igénylő alkalmazásokhoz. A vásárlóknak a szükséges vezetékméretet a tényleges terhelés és a beépítési feltételek alapján kell kiszámítaniuk, nem pedig kizárólag a berendezés névleges teljesítménye alapján.

16 mm² és 25 mm² nagyobb csatlakozásokhoz

A nagyobb vezetékeket igénylő elektromos rendszerekhez a 16 mm² és 25 mm² opciók állnak rendelkezésre. Ezeknél az alkalmazásoknál a feszültségesést, a telepítési módot, a környezeti hőmérsékletet, a vezetékek csoportosítását és a rövidzárlati feltételeket figyelembe kell venni a kábel kiválasztásakor.

Mi a különbség a tömör és a sodrott vezetők között?

Szilárd vezetők

A tömör vezető egyetlen vezető elemből áll. Viszonylag stabil szerkezetet tud biztosítani a rögzített vezetékekhez, és általában ott használják, ahol a kábel nem igényel gyakori mozgást.

A tömör vezető alkalmassága a telepítési környezettől, a hajlítási követelményektől, a kapocs kialakításától és az alkalmazandó kábelszabványtól függ.

Sodrott karmesterek

A sodrott vezető több kisebb vezetékből áll, amelyeket egyetlen vezetővé egyesítenek. Ez a konstrukció általában nagyobb rugalmasságot biztosít, mint az azonos keresztmetszetű tömör vezető.

A sodrott konfigurációk hasznosak lehetnek, ha a vezetékezésnek ívelt útvonalat kell követnie, vagy ha a telepítési hely fontos a rugalmasságot.

Mit kell figyelembe venni a burkolat nélküli kábelek telepítésekor?

Védelem a mechanikai sérülésektől

A nem burkolt kábel nem rendelkezik ugyanazzal a kiegészítő mechanikai védelemmel, amelyet a burkolt konstrukció biztosít. Ezért csak olyan alkalmazásokban és helyeken szabad telepíteni, ahol a kiválasztott kábeltípus megengedett, és szükség esetén megfelelő védelem biztosított.

Helyes útválasztás

A kábelvezetésnél kerülni kell az éles széleket, a túlzott hajlítást, a mozgó alkatrészeket, a túlzott hőforrásokat és más olyan körülményeket, amelyek károsíthatják a szigetelést. Az elektromos szekrényeken belül a vezetékeket úgy kell elhelyezni, hogy elkerüljék a szükségtelen mechanikai igénybevételt.

Megfelelő felmondás

A kivezetéseknek, csatlakozóknak, érvéghüvelyeknek és egyéb csatlakozóelemeknek kompatibilisnek kell lenniük a vezeték típusával és keresztmetszetével. A rossz lezárás növelheti az érintkezési ellenállást és helyi fűtést eredményezhet.

Fontolja meg a kábelcsoportosítást

Ha több terhelt vezetéket együtt szerelnek be, akkor a hőleadás csökkenthető, és a megengedett áramerősséget módosítani kell. Ezért az áramterhelhetőség meghatározásakor figyelembe kell venni a telepítési feltételeket és a vonatkozó előírásokat.

Hogyan befolyásolja a hőmérséklet a kábelválasztást?

Környezeti hőmérséklet

A környező hőmérséklet befolyásolja az elektromos kábel hőteljesítményét. A forró kapcsolószekrénybe beépített kábel eltérő körülmények között működhet, mint a hűvösebb környezetben telepített kábel.

A kábel megadott üzemi hőmérséklet-tartományát össze kell hasonlítani a tényleges telepítési feltételekkel.

Vezető üzemi hőmérséklete

A jelenlegi termékleírás -30°C és +90°C közötti üzemi hőmérséklet-tartományt biztosít. A megengedett áramerősség és a tényleges hőmérséklet-emelkedés továbbra is a beépítési módtól és a vonatkozó elektromos követelményektől függ.

Rövid távú hőmérsékleti viszonyok

A termékleírás rövid távú, akár +250°C-os hőmérsékleti képességet jelez. Ezt a paramétert nem szabad folyamatos üzemi hőmérsékletként értelmezni, és a vonatkozó kábelszabvány és az adott működési feltételek szerint kell értékelni.

Miért fontosak az európai szabványok a kábelbeszerzés szempontjából?

Szabványosított termékkövetelmények

Az európai kábelszabványok követelményeket határoznak meg a vezetékek felépítésével, elektromos jellemzőivel, szigetelésével, méreteivel és tesztelésével kapcsolatban. A vonatkozó szabványnak megfelelő kábel használata leegyszerűsítheti a termékválasztást az európai piacokat kiszolgáló projekteknél.

Projekt Dokumentáció

Az ipari projektek és az elektromos berendezések gyártóinak műszaki dokumentációra lehet szükségük annak bizonyítására, hogy a kiválasztott alkatrészek megfelelnek a meghatározott szabványoknak és piaci követelményeknek.

A LINSHENG az EN 60228-at és a HD 21.13-at az EU-szabványú egyeres kábelsorozat vonatkozó szabványaként azonosítja, míg a CE, RoHS és REACH megfelelést az ügyfelek és a piaci követelményeknek megfelelően lehet szállítani.

Továbbra is érvényesek a piacspecifikus követelmények

Egy EU-szabványú kábelről nem szabad automatikusan feltételezni, hogy minden európai országban minden telepítéshez megfelelő. A beszerzés előtt át kell tekinteni a nemzeti vezetékezési előírásokat, beépítési módokat, tűzvédelmi követelményeket, környezeti feltételeket és a projekt specifikációit is.

Hogyan hasonlítsák össze a vásárlók a különböző kábelszolgáltatókat?

Milyen minőségi tesztek fontosak az egymagos kábeleknél?

Vezető ellenállás vizsgálata

A vezetékellenállás vizsgálata segít annak ellenőrzésében, hogy a vezető megfelel-e a megadott elektromos jellemzőknek. Az állandó ellenállás fontos a stabil áramátvitel és a kiszámítható feszültségesés szempontjából.

Szakító- és nyúlásvizsgálat

A mechanikai tesztelés felhasználható a vezető és a szigetelés jellemzőinek értékelésére. A szakítószilárdság és nyúlás mérései információt nyújtanak arról, hogy az anyagok hogyan reagálnak a mechanikai igénybevételre.

Szigetelés ellenőrzése

A szigetelést ellenőrizni kell, hogy nincsenek-e olyan hibák, amelyek befolyásolhatják az elektromos biztonságot. Az ellenőrzés kiterjedhet a méretellenőrzésre, a megjelenés ellenőrzésére és a vonatkozó termékszabvány szerinti elektromos tesztelésre.

Megjelenési ellenőrzés

A szemrevételezés segít azonosítani a felületi hibákat, a méretbeli inkonzisztenciákat, a nyomtatási problémákat vagy más gyártási rendellenességeket a kábel csomagolása és szállítása előtt.

Hogyan tudja a LINSHENG támogatni az elektromos berendezések gyártóit?

Több vezetékméret

LINSHENG1,5 mm²-től 25 mm²-ig terjedő vezeték-keresztmetszet széles skáláját kínálja, lehetővé téve a berendezésgyártók, az elektromos kivitelezők és a forgalmazók számára a különböző méretek kiválasztását a projekt igényei szerint.

OEM-orientált ellátás

Az elektromos berendezések gyártói megkövetelhetik a speciális vezetékszerkezeteket, szigetelőanyagokat, színeket, csomagolást, címkézést és műszaki dokumentációt. A testreszabott kábelkonfigurációk a projekt követelményei szerint értékelhetők.

Alkalmazások több iparágban

AEU szabványú egyeres, burkolat nélküli kábelekkapcsolószekrények, elosztó táblák, ipari automatizálási berendezések, gépek huzalozása és megfelelő lakossági vagy kereskedelmi elektromos berendezések esetében figyelembe vehető.
